1、產品說明

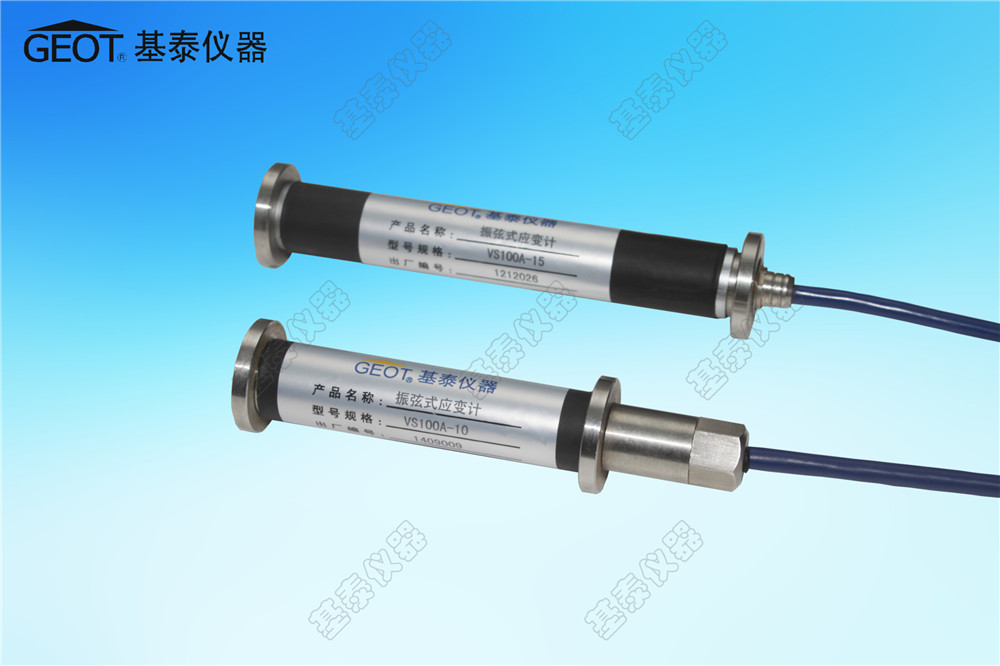

VS型振弦式應變計廣泛適用于長期埋設在水工建筑物或其它混凝土結構物（如梁、柱、樁基、擋土墻、襯砌、墩以及基巖等）內部，測量埋設點的線性變形（應變）與應力，同時可兼測埋設點的溫度。加裝配套附件可組成表面應變計、鋼板計、無應力計等多種測量應變的儀器。

2、產品特點

加大量程，測量范圍可達4000με；輸出高靈敏度，最小讀數小于1με/F；設計制造高品質，確保產品長期穩定、可靠；不銹鋼結構，高防水性能；采用更加穩定可靠的振弦工作原理，數字量輸出，測值不受電纜長度影響；可兼測埋設點溫度，應變測值可準確修正；通用性好，使用范圍廣。

3、主要技術參數

注：F·S表示滿量程輸出，

4、計算方法

△ε=K(Fi―F0)+ b△t                         (1)

式中： △ε－被測結構物的應變改變量（10-6）；

K — 應變計的分辨率（10-6/ F）；

Fi— 應變計實時測量頻率模數（F）；

F0— 應變計基準測量頻率模數（F）；

b— 應變計的溫度補償系數（10-6/F/℃）；

△t — 應變計實時測量點與基準測量點時的溫度差值（℃）；

△t增大，△t前符號為“＋”，反之為“－”；

5、儀器結構及原理

如圖所示，應變計由前后端座、不銹鋼護管、激勵與信號拾取裝置、密封接座、振弦、電纜與其密封頭組成。

當結構物受力或因溫度變化發生線性伸縮變形時，與結構物剛性固連的應變計產生同步變形，通過前、后端座傳遞給振弦使其產生應力變化，從而改變振弦的固有振動頻率。激勵與信號拾取裝置激勵振弦使其發生諧振，同時拾取其振動頻率信號，此信號經電纜傳輸至讀數裝置，即可測出被測結構物的線性改變量，此改變量與儀器標稱長度的比值即為應變量。應變計附設溫度計可同步測出埋設點的溫度值。

6、埋設方法

根據設計要求確定應變計的埋設位置以及方向。一般要求應變計的軸線與結構物軸線或中心線或設計方位的不重合誤差不超過2°，位置誤差不超過2cm。回填應變計周圍的混凝土時，要謹慎施工，剔除混凝土中粒徑70mm以上的骨料，人工分層振搗密實。回填料最終應填筑超過應變計表面1.5m以上。振搗器與儀器的最大距離應大于振動半徑并不小于1m。埋設時要經常檢查應變計的位置和方位，及時發現并糾正，應變計損壞應及時更換。埋設后，應做好標記，專人守護，以防人為損壞。單向應變計：可在混凝土振搗后及時在埋設部位造孔（槽）埋設；

7、儀器配套設備
