多點位移計
概述

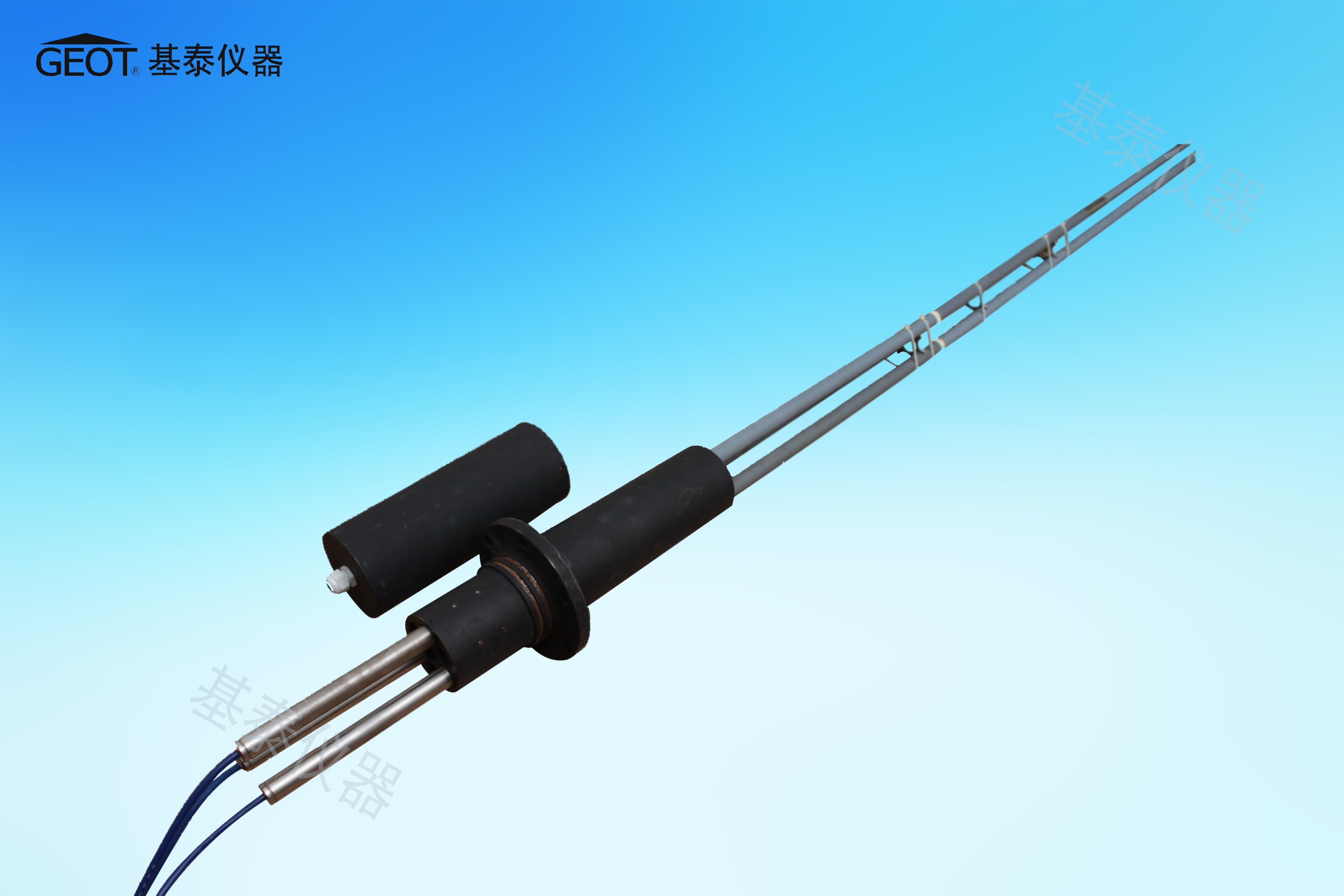

    VMM系列型振弦式多點位移計由VJ400系列振弦式測縫(位移)計，3-6支組成。有位移傳遞桿及其保護管、減摩環、安裝支座、錨固頭等部件構成。用于精確測量鉆孔內巖土體縱向（或水平方向）分層位移。

主要技術參數

注: 1、F.S表示滿量程輸出
        2、超量程：允許額定量程的1.2倍
        3、可根據客戶要求額外增加智能芯片，將傳感器編號、參數、溫度修正等信息錄入其中。
系統構成
VMM型多點變位計由三個基本部分組成：
    1）安裝基座及傳感測頭組件；
    2）測桿及其保護管；
    3）鉆孔灌漿錨頭組件。 >、可根據客戶要求額外增加智能芯片，將傳感器編號、參數、溫度修正等信息錄入其中。

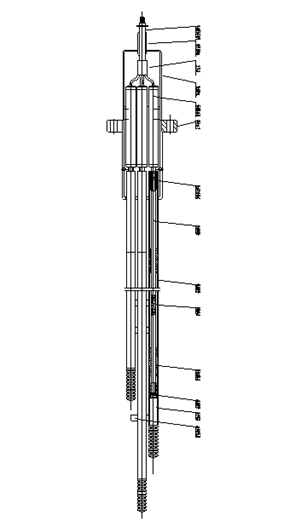

整體安裝示意圖如下：

安裝及要求
1、安裝要求
1.1、鉆孔要求：VMM型多點變位計安裝孔徑要求為Φ75～110mm，孔口擴孔直徑Φ160mm，深400mm。（測頭外徑Φ90mm，安裝法蘭Φ150mm）。孔底平面用混凝土砂漿抹平并待完全凝固。鉆孔直徑≤Φ90mm時，需要沿Φ160mm孔底面繼續擴孔至＞Φ90mm，以用于安裝基座徑向定位。鉆孔成型后應用高壓清潔水進行沖洗，確保孔內及周圍潔凈。
1.2、儀器測頭的保護：儀器測頭應保護好，以防損壞，尤其要防止爆炸損壞及保護性結構受到劇烈撞擊，防止灰塵雜物進入。
1.3、錨頭間隔：決定錨頭間隔的主要因素為地質因素及被測巖石塊的幾何形狀、幾何尺寸。至少有一個錨頭位于移動體內并將其作為其它錨頭的基準點。對于安裝在隧道中的多點位移計，最深的錨頭位置距測頭距離應是隧道直徑的三倍，檢查鉆心，據此可以判斷出薄弱區域或斷面，該處即為安裝錨頭的適宜位置。亦可根據土建設計工程師確定。
2、裝配及安裝
2.1、安裝測桿束：按測點數將灌漿錨頭組件與不銹鋼測桿、測桿接頭、測桿保護管及密封件、測桿減阻導向接頭、測桿定位塊等可靠連接固定后集成一束，捆扎可靠，整體置入鉆孔中。如遇長測桿(＞6m)，可分段置入、孔口連接。
2.2、灌漿錨固：全部測桿完全置入孔中，使測桿束上端面盡量處于同一平面內并距Φ160mm擴孔底面以下約5cm,,測桿護管比測桿短約15cm。位置定位可靠后澆注混凝土砂漿至測桿保護管上端面以下約20cm，凝固后方可撤去約束。澆注混凝土砂漿時要特別注意保護測桿保護管口及測桿端口，避免受到損傷和沾結混凝土砂漿。
2.3、安裝測頭基座：先將測桿護管調節段（長度現場調整）及帶刺接頭插入測桿保護管中，此時全部測桿及保護管的上端應基本處于相同平面內。放入事先連接好的安裝基座和PVC傳感器定位芯座，將測桿及其護管與定位芯座上的多孔一一對準后落下定位，注意調節基座法蘭的底面位置使測桿不受軸向壓力為宜，可用底面加填鋼制墊片實現。調節準確后鉆地腳螺栓孔并用地腳螺栓將此組件可靠固定于Φ160mm孔底面上。
2.4、安裝位移傳感器：將位移傳感器逐一通過PVC定位芯座上對應定位孔與測桿端接頭加螺紋膠旋緊固定可靠。如果發現測桿連接面陷得太深而使傳感器無法擰入時，可以加裝儀器預備的加長件。待膠凝固后，用頻率讀數儀監測狀態下調節傳感器“零點”，并通過安裝在芯座上的予置機構鎖定位置。按測點數逐一完成上述調節。每支儀器的埋設零點由監測設計者按該測點的“拉壓”范圍而定。
2.5、安裝保護罩：用頻率讀數儀逐一測讀各支傳感器并做好記錄，若全部測讀正常，即可裝上保護罩，此時保護罩的電纜出口處已裝好了橡膠保護套。將全部測點傳感器的信號電纜集成一束從橡膠護套中沿保護罩由內向外穿出。安裝保護罩時，可在保護罩的M90×1.5外螺紋上涂以適量螺紋膠。連接可靠后，整理電纜，再逐一檢測一遍各支儀器的讀數是否正常。
2.6、接長電纜：儀器電纜與接長電纜間須用錫焊連接芯線并不得使用酸性助焊劑，芯線外層及電纜表層護套上均應使用熱縮套管包裹可靠。全部電纜連接工作完成后再用讀數儀檢測一遍各支儀器的讀數是否正常。若認為必要，安裝基座及傳感器測頭組件可用混凝土砂漿予以包裹整齊。多點位移計的安裝工作即告完成。
另：傳感器電纜經集成整理后，可與接長電纜形成一根總線從多點位移計保護罩頂部引出。
3、測桿長度的調節
   正常情況下VMM型多點位移計的連桿及外護管總長度在供貨狀態是配置好的，每根測桿長度是根據用戶提供的錨點位置而準確截斷的，用戶只需在現場完成連接即可。但是如有意外情況發生，需要改變錨頭位置，必須調節測桿長度。此工作的進行只在錨固前有效。
3.1、減短測桿：在需要調節測桿長度的測點處，從倒刺接頭上拆下測桿護管，將管截斷至需要長度，抽出測桿直至保護管可以重新連接到倒刺接頭上并重新加箍。
3.2、加長測桿：拆下傳感器與測桿的連接頭，加裝預備好的加長測桿。加裝適當長度的保護管及接頭并重新整理測桿束至合理狀態。將保護管重新連接到倒刺接頭上并加箍。
一般計算公式
Ji=K(Fi－F0)
式中：Ji－位移計Fi時刻相較于F0時刻位移的變形量；
      K－位移計標定系數，由制造商給出；
      F0—位移計零點（F0時刻）輸出模數值；
      Fi—位移計對應于Ji（Fi時刻）的輸出模數值。
注：1、計算所得物理量的符號，正值為位移量變大，即視為沉降量增大；負值為位移量減小，即視為錨點上浮。
    2、F=Hz^2/1000，即模數值為頻率值平方的千分之一。
    3、單支傳感器參數，如K值等，詳見傳感器合格證。
    4、在計算時，請注意統一各參數的數量級、單位。
   5、傳感器輸出數值受溫度影響遠小于系數K，因此傳感器基本無需溫度修正。
驗收與保管
1、用戶開箱驗收儀器，應先檢查儀器數量與裝箱清單是否相符、是否含有對應安裝附件、合格證及相關資料，如有不符合者，請與我公司聯系；
2、對于箱內儀器，先用250V兆歐表及任意型式的頻率讀數儀檢查常溫常壓下絕緣電阻與頻率初值，若有異常，應與本公司聯系；
3、開箱后的儀器應放在濕度小于80%的房間內保存，室內不含有腐蝕性氣體，存放環境須干燥，通風，搬運時小心輕放。
