振弦讀數儀
概述
    振弦頻率讀數儀用于測量基于振弦原理的各系列傳感器的諧振頻率和溫度，可直接顯示頻率，也可以自動轉換為模數顯示。GT-203型 振弦讀數儀工作時首先激勵弦式傳感器，待傳感器穩定后測量其自由振蕩頻率，同時GT-203還測量振弦式傳感器內置的熱敏電阻并轉換成溫度顯示，內置熱敏電阻轉換程序可適應2000歐姆（25oC）或3000歐姆（25oC）兩種不同溫度傳感器。
儀器的外形

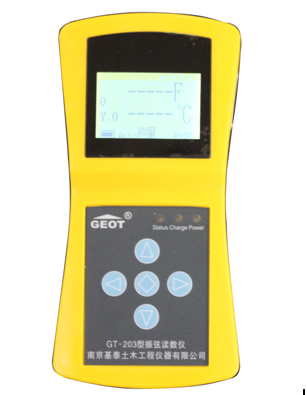

   儀器的外形如圖所示，上部為用于顯示測量結果和人機交互的液晶顯示器，中部為用于操作儀器的鍵盤，尾部有傳感器插座和充電插座，機內配備有高性能鋰離子電池，當電池電量不足時請用配屬專用充電器充電。

儀器使用
如圖所示，GT-203的上半部分是液晶顯示屏，下半部分是指示燈和按鍵。
面板上有三個指示燈，分別為電源、充電、狀態指示燈。插入充電器進行充電時，電源指示燈亮，如果電池沒有充足電則充電指示燈也同時點亮；當充電結束后，充電指示燈熄滅。狀態指示燈用來指示電池的狀態，若電池過熱則狀態指示燈亮起。充電時務必使用配屬充電器，其他充電器可能損壞儀器，充電器使用電源為交流220V，50Hz。
   在儀表上方有一紅色按鍵，為電源開關鍵，按下電源鍵后，會出現測試界面，等待片刻后，進入數據測量界面。儀表面板上有五個按鍵，分是“◇”、“↑”、“↓”、“←”、“→”。“◇”鍵用于進入菜單選項或退出菜單，菜單選項包含五個，分別是“顯示頻率(模數)”、“激勵類型”、“校驗狀態”、“溫度電阻”和“蠕變抑制”。
快捷鍵：對于熟練用戶可以直接不進入菜單而用快捷鍵進行功能切換，快捷鍵只在測量界面（圖三所示）下有效，其中“↑”鍵用于切換顯示方式（模數或頻率）切換；“↓”鍵用于激勵類型選擇(共４種激勵類型，分別顯示為Y.0、Ｙ.1、Y2和Y3)；“←”鍵為背光鍵；“→”鍵為溫度電阻選擇，有兩種溫度電阻可供選擇，它們是2000Ω（25。C）和3000Ω（25。C），只有溫度電阻選擇正確儀器顯示的溫度值才有意義。快捷鍵詳見節3.2。
菜單界面
3.1.1 開機界面
開機，五秒鐘后系統會自動進入測量界面。在測量模式下左上角“S”符號閃爍一次表示測量到一個新數據。在校驗?zāi)Ｊ较伦笊辖堑摹?/span>C”符號閃爍一次表示刷新一次校驗數據。
3.1.2 菜單界面
在測量界面下，按“◇”鍵，儀器會跳轉到如下圖四所示的菜單界面。菜單界面包括五種操作：顯示頻率、激勵類型、校驗狀態、溫度電阻、蠕變抑制。使用↑鍵、↓鍵移動到所需查看或修改的選項，按“→”鍵確認。
3.1.3 顯示頻率(模數)
在測量界面下，按“◇”鍵，進入圖四所示的菜單界面，按“↑”鍵、“↓”鍵使反顯條停在主菜單第一項（顯示頻率或顯示模數）下，按“→”鍵進行“顯示模數”與“顯示頻率”功能的切換，選擇好后按下◇鍵退出，若在“顯示模數”狀態，測量界面如上圖三所示，若在“顯示頻率”狀態，測量界面如圖五所示。如果界面上出現―――――Hz或者―――――F則表示沒有連接傳感器。
3.1.4 激勵類型
在測量界面下，按“◇”鍵，進入菜單界面，按“↑”鍵、“↓”鍵使反顯條停在主菜單第二項（激勵類型）下，按“→”鍵進入設置，其界面如下圖六所示，選擇好所需激勵類型后按“◇”鍵返回。
3.1.5 校驗狀態
在測量界面下，按“◇”鍵，進入菜單界面，按“↑”鍵、“↓”鍵使反顯條停在主菜單第三項（校驗狀態）按“→”鍵進行選擇，其界面如下圖七所示，選擇好后按◇鍵進行返回到菜單選擇界面。如下圖七所示，黑點表示儀器工作在校驗狀態下，使用“↑”鍵和“↓”鍵可以更改所選的狀態。
3.1.6 溫度電阻
在測量界面下，按“◇”鍵，進入菜單界面，按“↑”鍵、“↓”鍵使反顯條停在主菜單第四項（溫度電阻）按“→”鍵進行選擇，其界面如下圖八所示，選擇好后按◇鍵返回到菜單選擇界面。圖八的狀態也是表明現在的電阻值為2000 ?，使用“↑”鍵和“↓”鍵可以更改所選的電阻值。
3.1.7 蠕變抑制
在測量界面下，按“◇”鍵，進入菜單界面，按“↑”鍵、“↓”鍵使反顯條停在主菜單第五項（蠕變抑制）按“→”鍵進行選擇，其界面如下圖九所示，選擇好后按◇鍵返回到菜單選擇界面。圖八的狀態也是表明現在的電阻值為2000 ?，使用“↑”鍵和“↓”鍵可以更改所選的電阻值。
儀器參數
頻率測量范圍：400Hz—4500Hz
溫度測量范圍：-50oC—140oC（3K），-50 oC—90oC（2K）（更寬范圍的測量結果僅供參考）
頻率分辨率：0.1 Hz，頻率精度：0.1 Hz
溫度分辨率：0.1oC
溫度精度：0.2oC（-50oC—70oC），1oC（70oC—90oC），2oC（90oC以上）
電源：直流3.0V—4.2V，500mA
功耗：工作時不大于90mA，待機時不大于0.15mA
充電器電源：輸入220V~，輸出直流8V，700mA，插頭極性為內正外負
連續工作時間：充滿電后不小于6小時
待機時間：4個月，備用狀態下建議每兩個月充電一次
外形尺寸：155mmx72mmx35mm
重量：約200克
